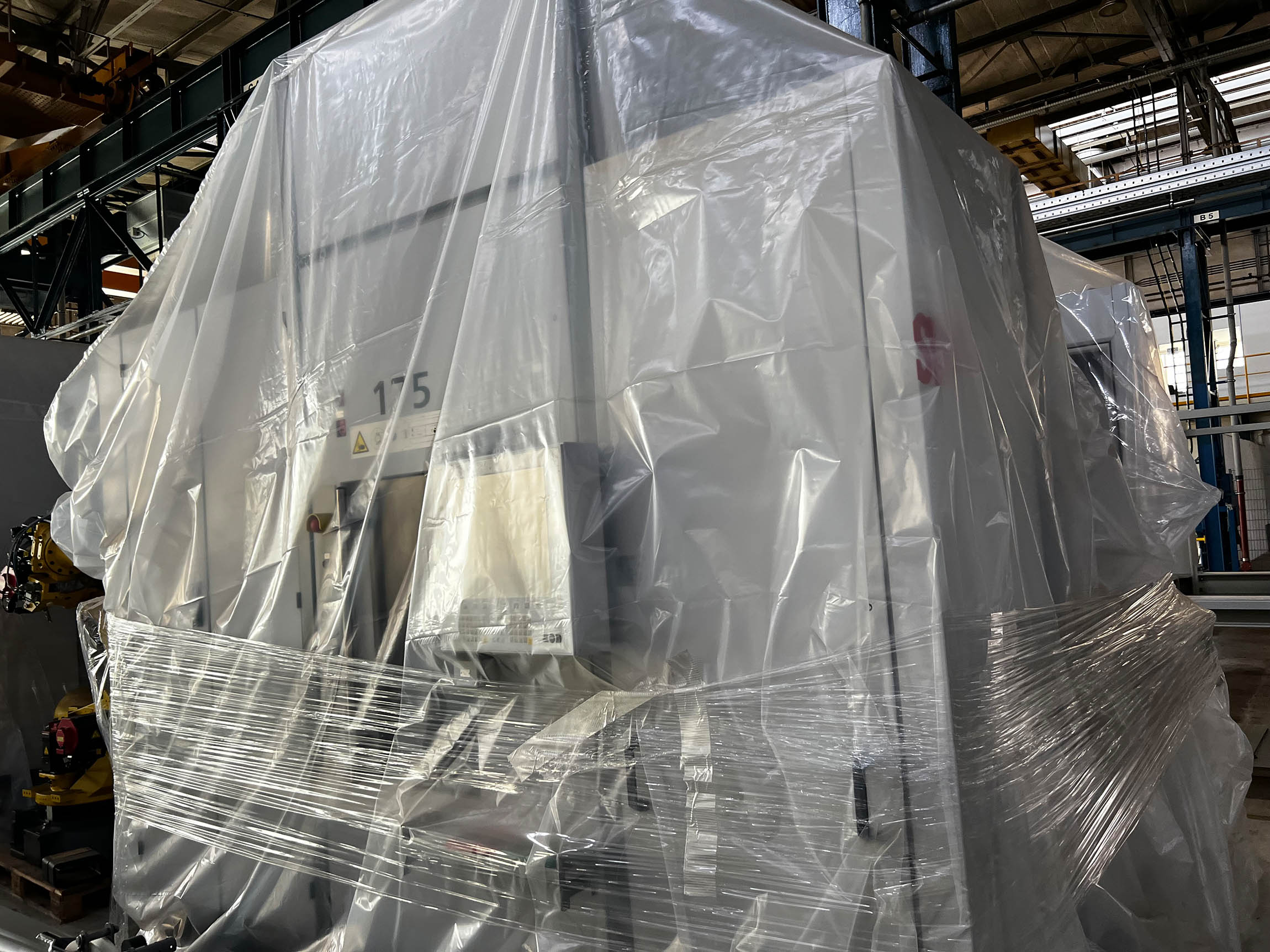

SW BA W06-22 5-axligt bearbetningscenter BA2408, begagnat
Detaljer
| Bearbetningscenter | Horisontellt |
| Tillverkare | SW |
| Modell | BA W06-22 |
| Tillverkningsår | 2020 |
| Driftstimmar | ca 22 418 h |
| Spindelns driftstid | ca 12 009 h |
Tekniska data

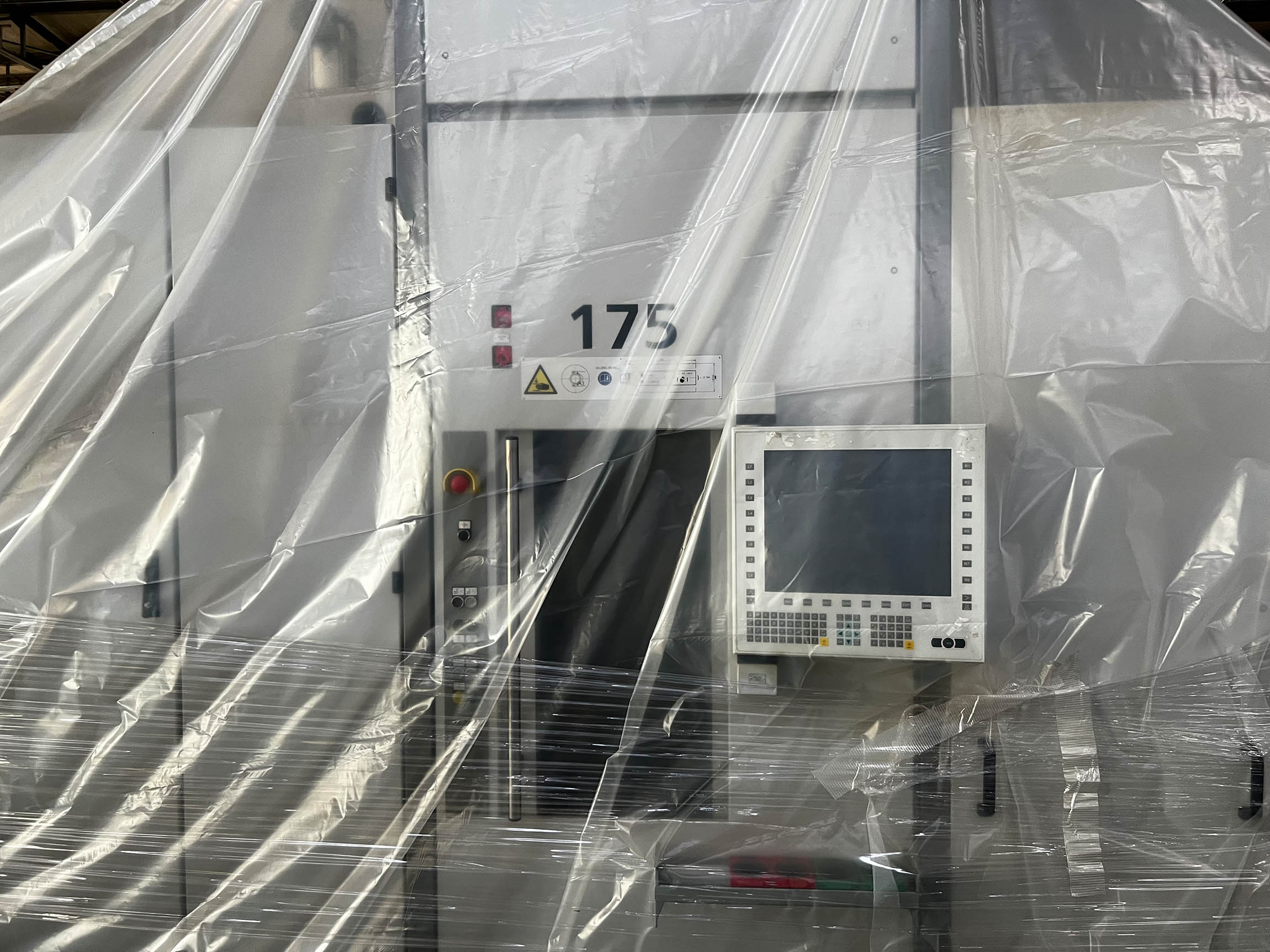

- Styrsystem: Siemens 840 D SL
- X-axeln 600 mm
- Y-axel 630 mm
- Z-axel 510 mm
- Spindelavstånd 600 mm
- Version med 1 oberoende Z-axel
- Spindel HSK A63 med 80 Nm (2x)
- Varvtalsområde 1 • 17 500 rpm
- Effekt 35 kW
- Vridmoment 80 Nm
- Nominell effekt 26 kW
- Nominellt vridmoment 60 Nm
Matningsdrivningar
- Siemens linjärmotorer, typ 1FN3
Tekniska data:
Axel Snabbförflyttning Acceleration
- X 100 m/min 12 m/s²
- Y 100 m/min 10 m/s²
- Z 100 m/min 22 m/s²
Verktygsmagasin
- Magasinkedja med glidstyrning
- Upphämtningssystem
- Kapacitet: 2 × 42 verktygsplatser
- HSK 63
- Kodad verktygshantering med fasta positioner
- Max. verktygslängd 400 mm
- Max. verktygsvikt 10 kg

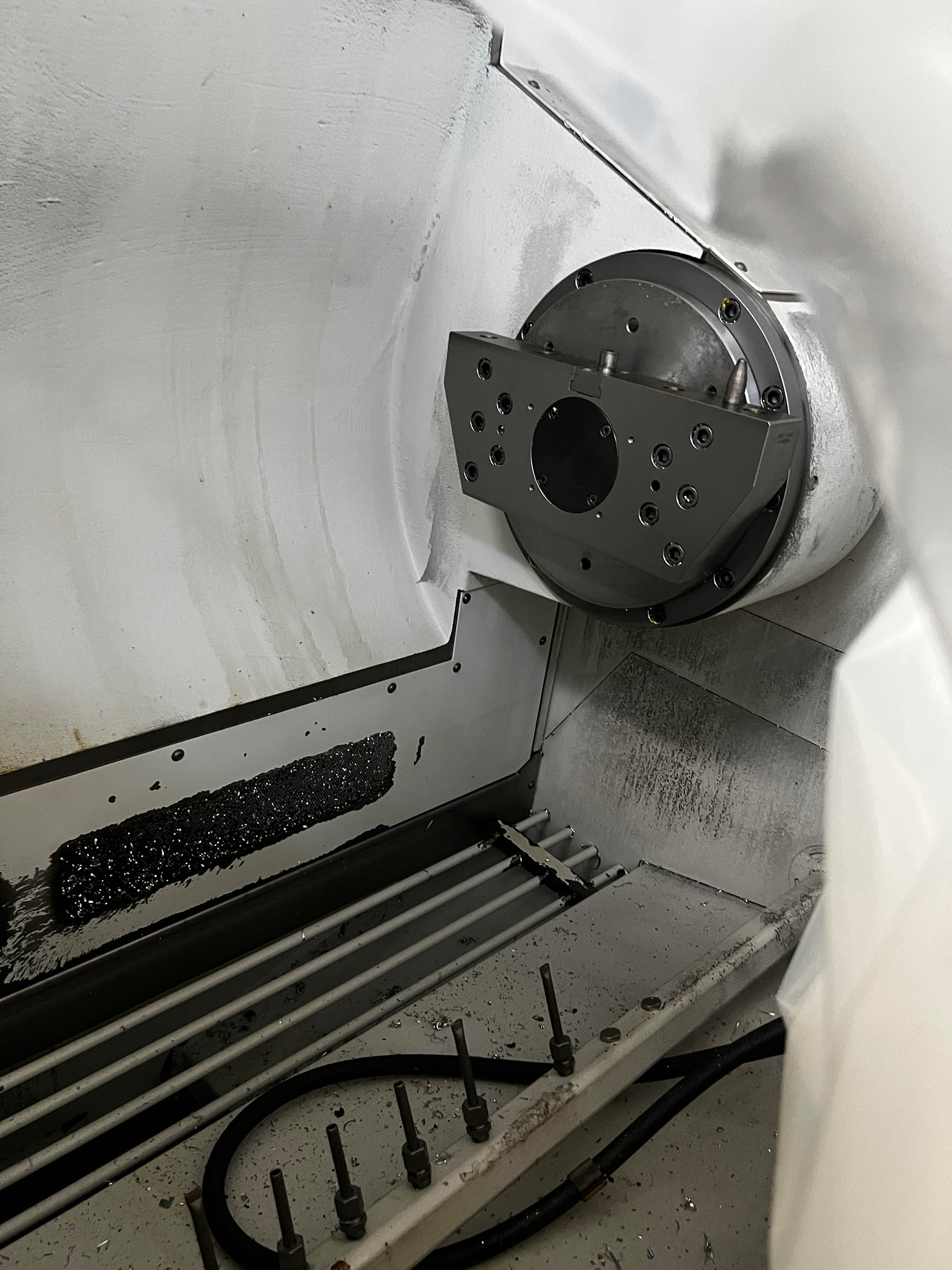

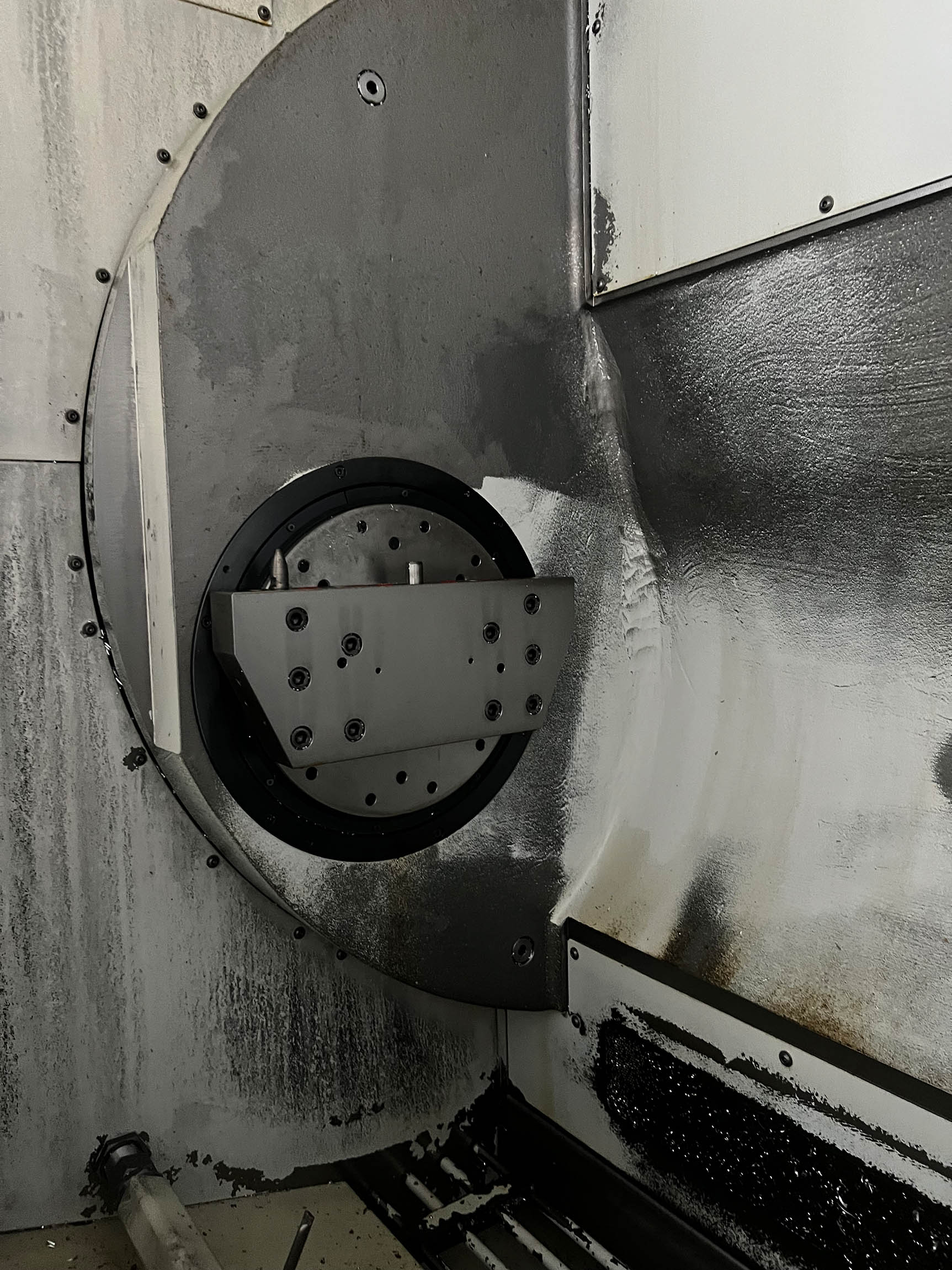

2 uppsättningar oljefördelare för NC-vridbord
- för arbetsområdena 1 och 2 (A- och U-axlarna)
- NW6 – okontrollerad
- tätade för att förhindra oljeläckage
- 10 fördelarspår
- max. hydrauliskt driftstryck 250 bar
- max. pneumatiskt driftstryck 8 bar
2 uppsättningar stöd för klämbrygga
2 uppsättningar förberedelser för vridkompensation
- Förberedelse för den hydrauliska kompensationsmodulen för den fjärde axeln vid användning av vridkänsliga fixturer samt vid excentriska belastningar
Modul för hydraulisk spännbas
- Spänning av arbetsstycket via hydraulventiler, NG 6, dubbelverkande spänncylindrar
- Tryckregleringsventil, max. p=250 bar
- Strypningsbackventiler i A och B
- Övervakning av fastspänningstrycket via elektronisk trycksensor
- Spänningstrycket upprätthålls vid systemfel via låsbara backventiler
- För att byta ut fastspänningsanordningen kan de låsbara backventilerna avaktiveras i grupper via PLC-styrenheten.
- 1 klämkrets i arbetsområde 1
- 1 klämkrets i arbetsområde 2
- In- och utgångar i PLC-styrenheten
2 × 3 klämkretsar med ytterligare element per arbetsgrupp
4 × 2-stegs tryckomkoppling, hydraulisk
Pneumatisk tryckförstärkare
Central kylvätskeutrustning
Skrapbandstransportör
(korta, brutna spån, nålliknande spån, gjutgods, gjutspån; inga klumpar, inga mattor)
- lämplig för spånlängder < 100 mm
- Transportörens bredd 1000 mm
- Utmatningshöjd med tratt 1100 mm
- Avloppsvattenfilter, slitsad sil w = 0,35 mm
- Avloppsvattenpump 400 l/min
- Kylvätskekapacitet ca 0,5 m³
1 st. emulsionsdimavskiljare
- Tvåstegscentrifug
- Luftflöde 1200 m³/h
Automatisk lastlucka
- öppning/stängning, säkerhetsmekanism via kontaktlist
Verktygs- och plansystemskontroll
Pneumatisk kontroll av verktyg och plansystem. Verktygsbyte och rengöringsprocess upprepas tre gånger om toleransgränsen överskrids. Aktivering och val av toleransnivåer är verktygsspecifika och utförs via programvaran HMI.
Positionsstyrning, basmodul
- Pneumatiskt styrsystem för arbetsstycksstöd eller spännelement
- Flödesmätning
- Med integrerad friluftsfunktion
- 2 tryckledningar vardera för A-sidan och U-sidan
- Samtidig mätning på lastningssidan av
- två testledningar på A- eller U-sidan, enligt val
- Detekterbart spel >/= 0,05 mm
- Bekväm diagnostik och justering via HMI-programvara
- Mätvärdena aktiveras automatiskt vid val av fixtur
Extra 19-tums kontrollpanel
för datainmatning vid magasinets laststation
Profinet-gränssnitt för automatisering inkluderar:
- Hårdvarugränssnitt via Profinet eller PN-kopplare
- Konfiguration av basprogramvaran
LIFE DATA – SW CloudPlatform CORE
| Leveranstid | omedelbart |
| Pris | på begäran |
