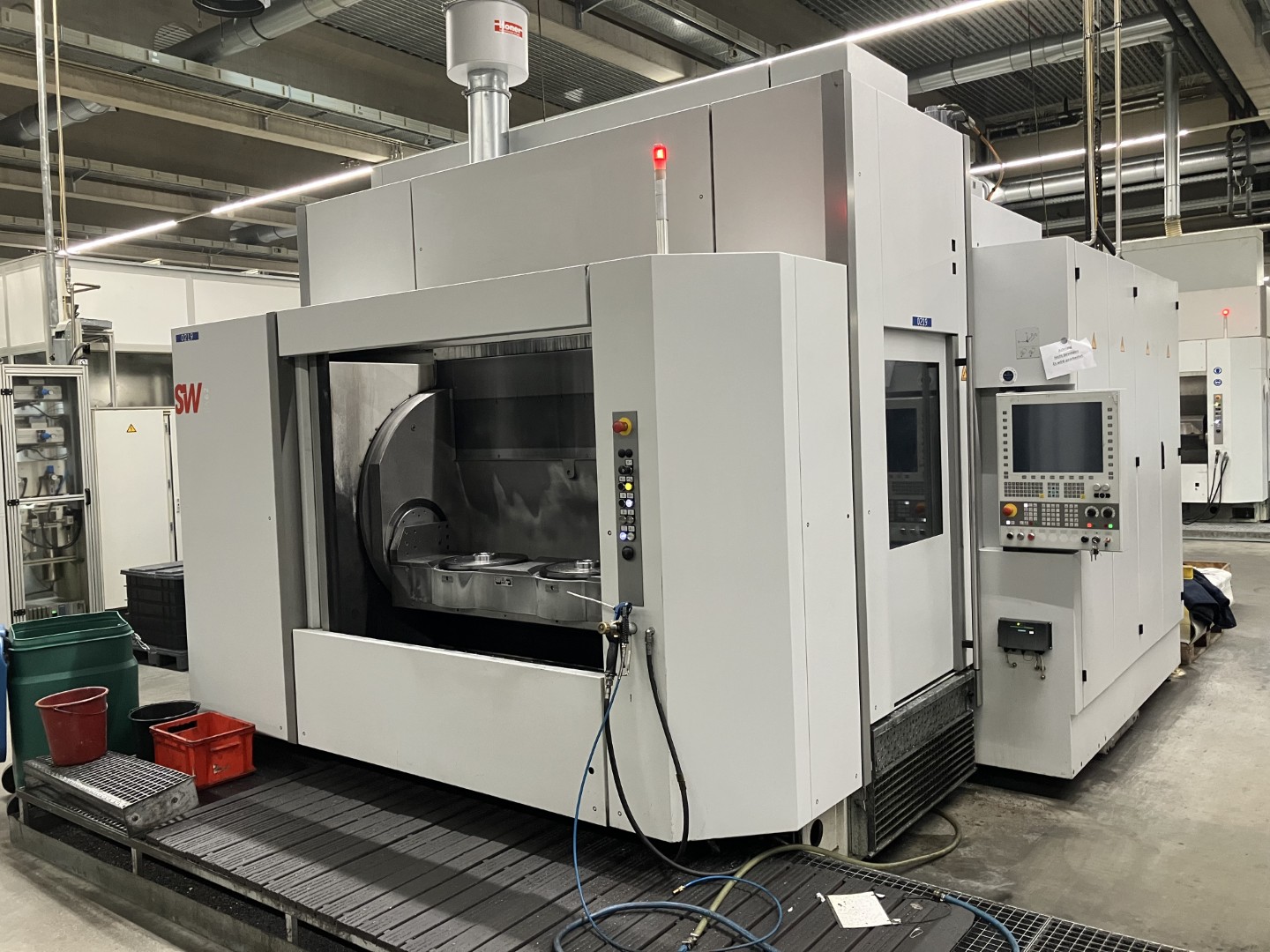

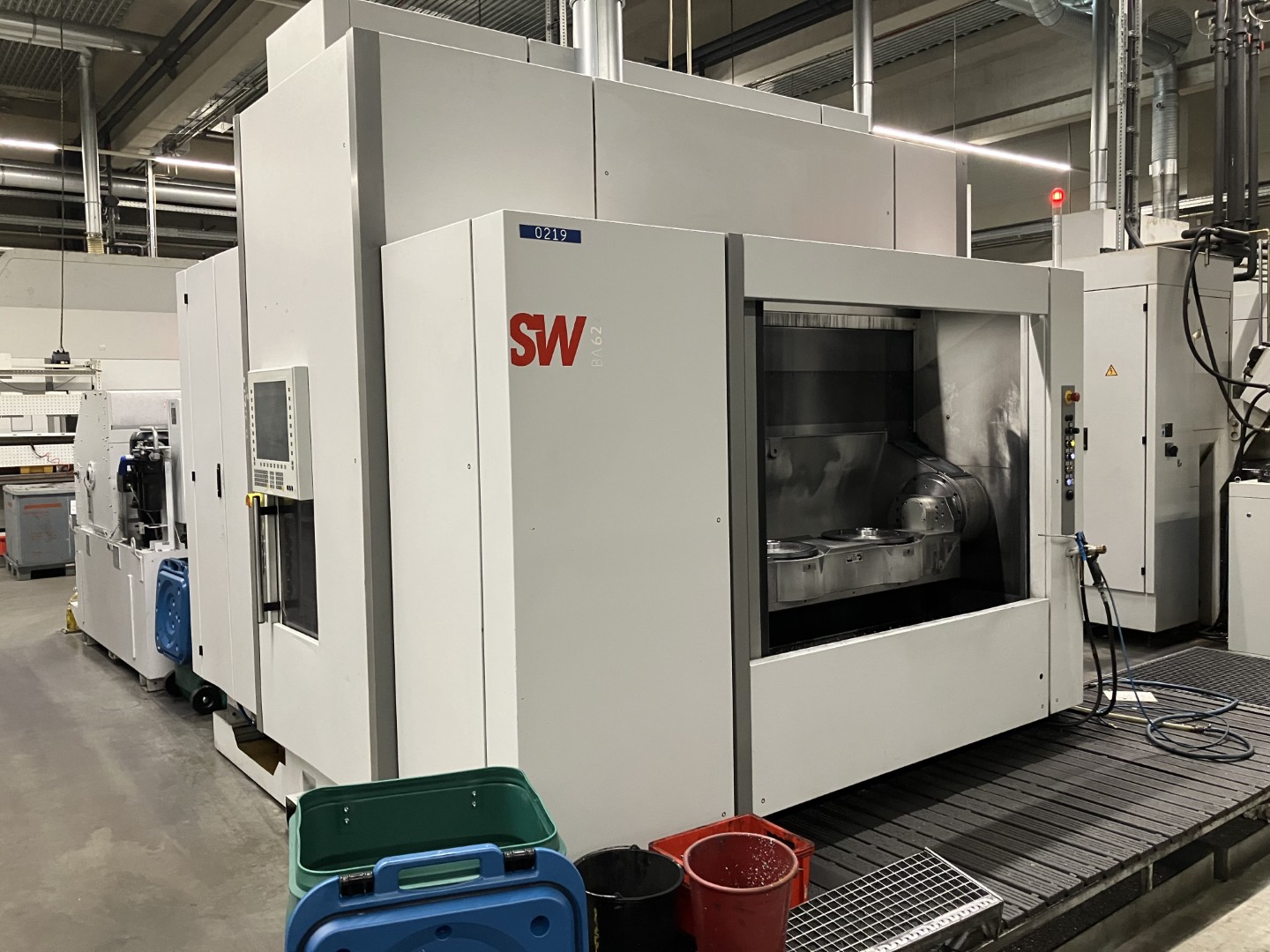

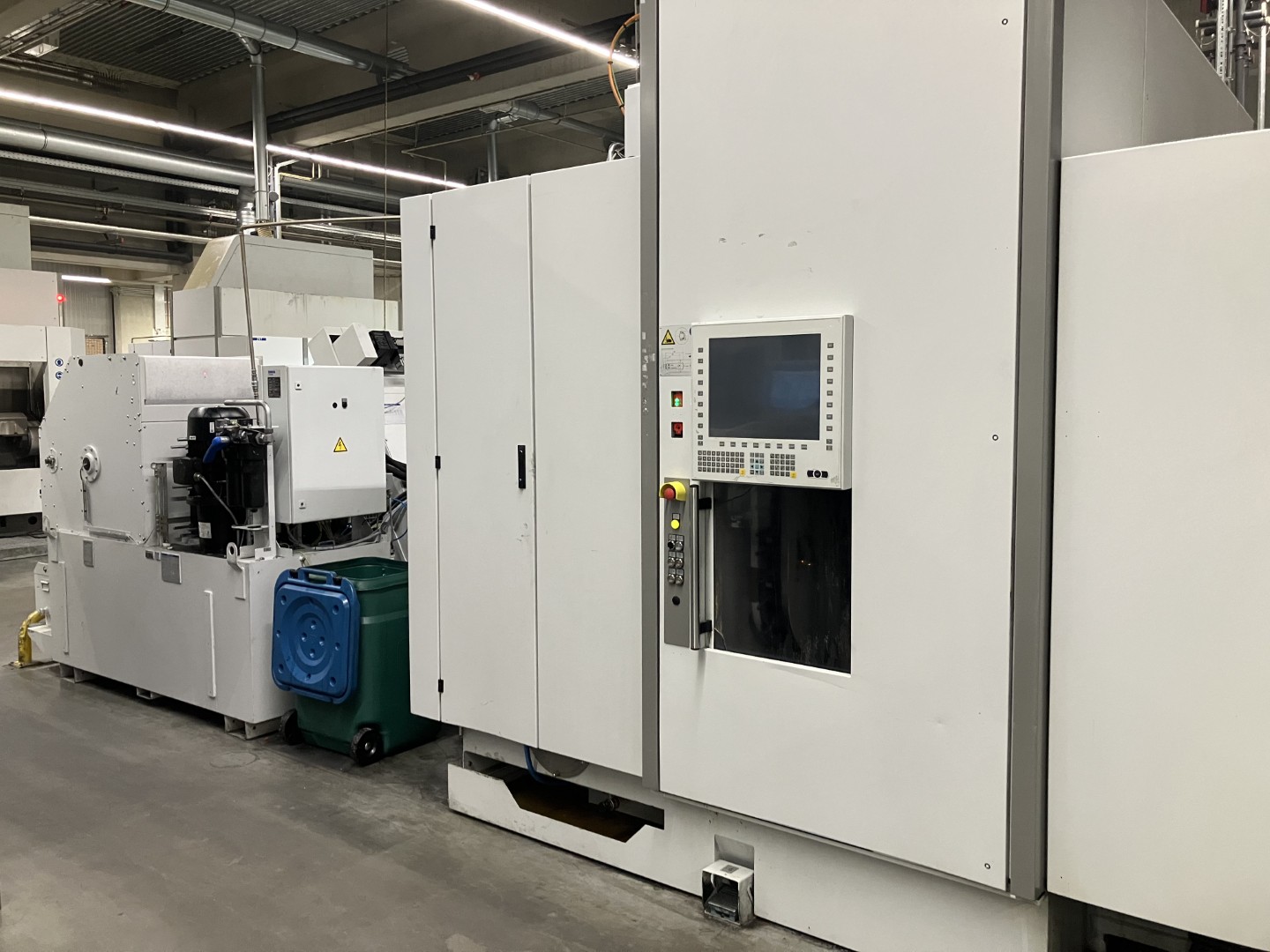

SW BA622 dubbelspindlig fleroperationsmaskin BA2353, begagnad
Detaljer
| Maskinbearbetningscenter | Horisontell |
| Tillverkare | SW |
| Modell | BA 622 |
| Tillverkningsår | 2018 |
| Arbetstimmar | 38153h |
Tekniska data
- Styrsystem: Siemens 840 D SL
- Version med 2 oberoende Z-axlar
Spindel HSK 100 med 375 Nm (2x)
- Motorspindel! I asynkron AC-teknik
- med stjärn-delta-anslutning
- Varvtalsområde 1 - 10.000 rpm
- Effekt (25% intermittens) 30 kW/730 varv/min
- Vridmoment (25% av arbetscykeln) 375 Nm
- Nominell effekt 20 kW/730 rpm
- Nominellt vridmoment 266 Nm
- Starttid, 1,70 s (n = 0-10.000 rpm)
- Omkopplingsområde stjärna - 3000 rpm - delta
- Spindellagrets diameter 100 mm
- Främre lagerarrangemang 4-faldigt T-0-T
- Spindelsmörjning 01-mlnmal smörjning
- Verktygsgränssnitt ihålig axel OIN69893-HSK-A100
- Verktygsklämma mekaniskt manövrerad
- Spännkraft > 46 kN
- Mediaöverföring, radiell, rengöringsluft, pan system control
- Mediaöverföring, central, kylsmörjmedel: emulsion, olja < 80 bar
- Mediaöverföring, central, MMKS: aerosol < 5 bar
Torsionskompensation
Hydraulisk kompensationsmodul för den 4:e axeln. Används för torsionskänsliga enheter och excentriska laster. Kompensationsmoment (justerbart) < 450 Nm Vridmoment konstant 1,8 Nm/bar.

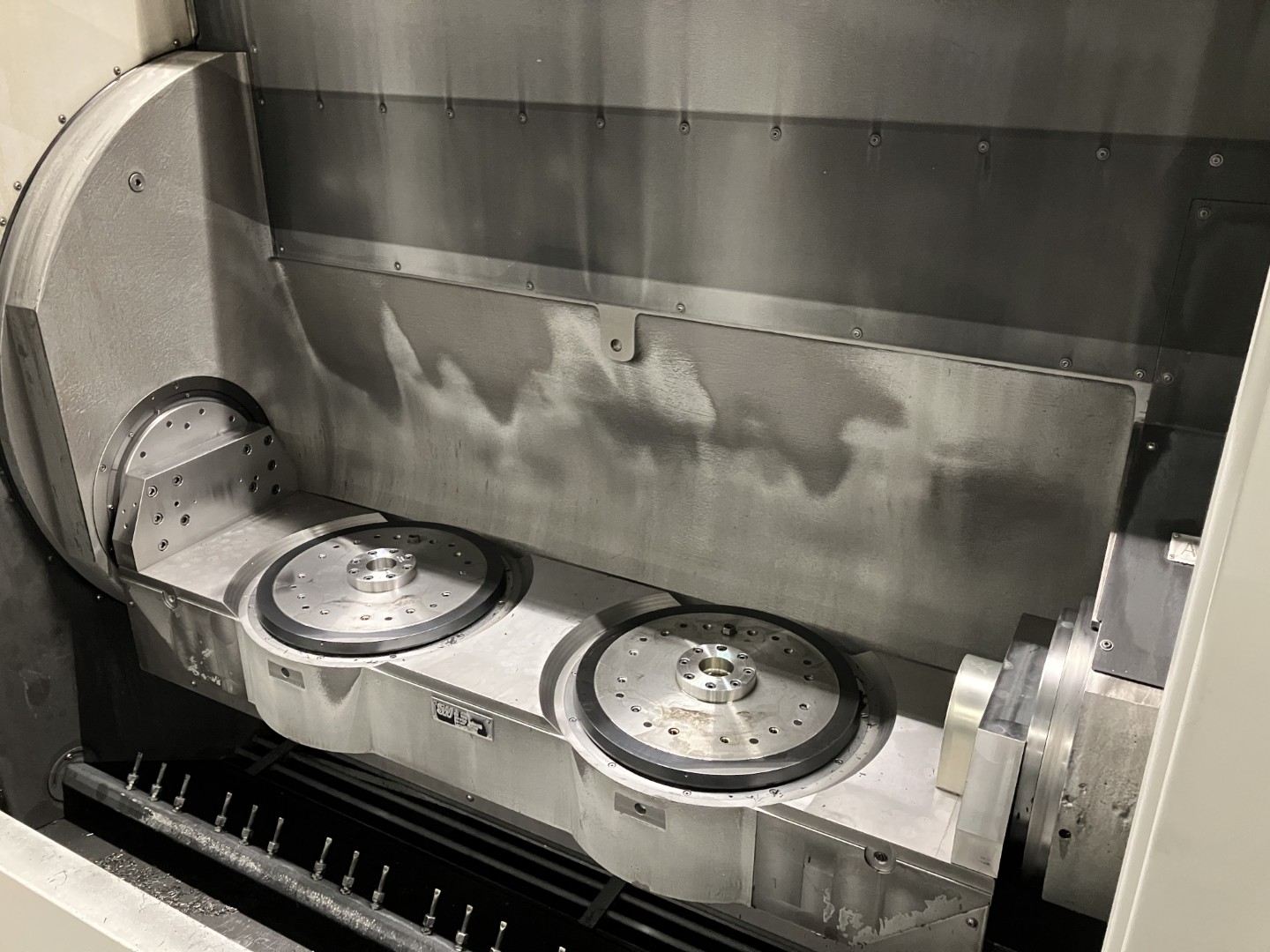

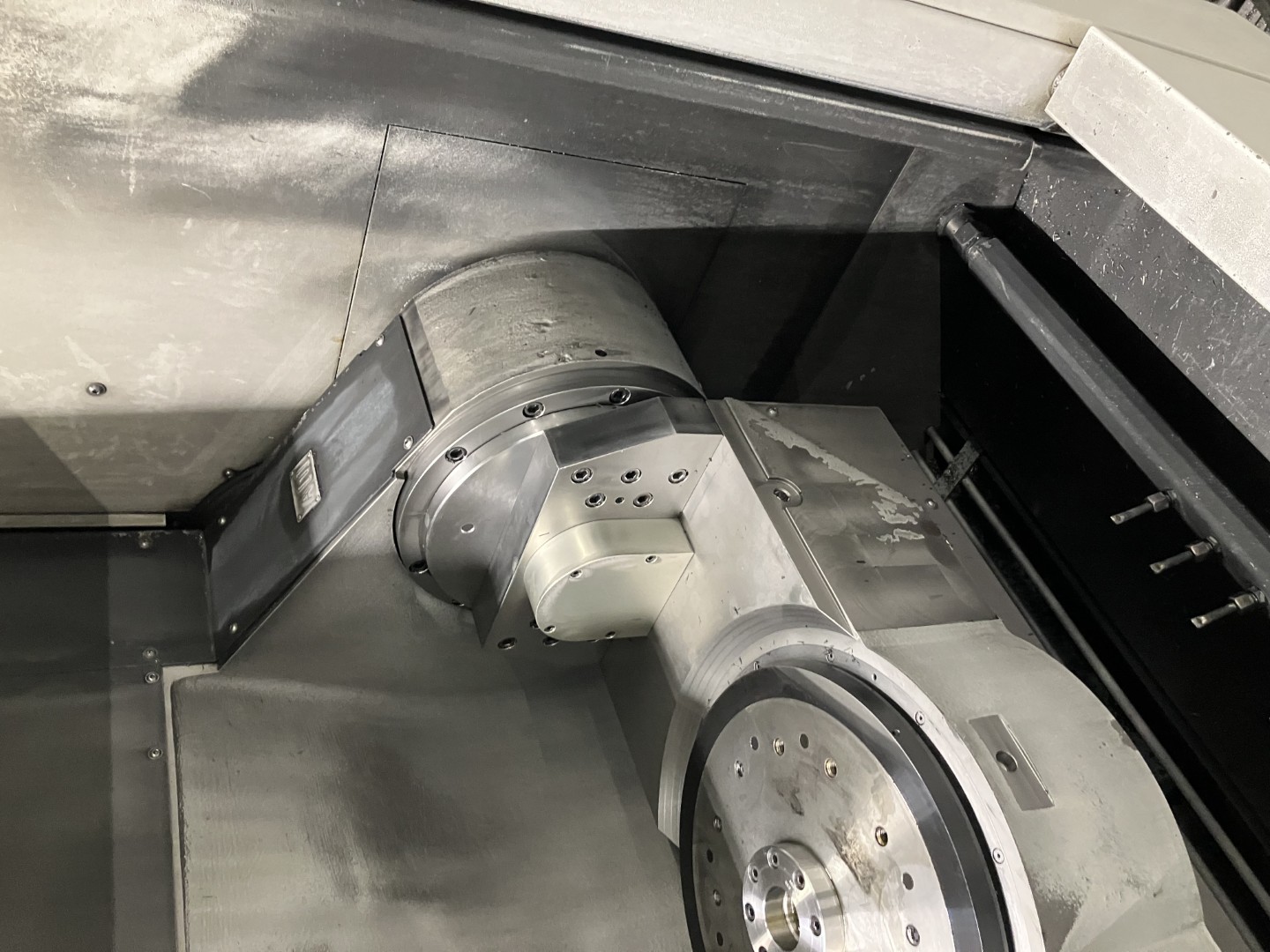

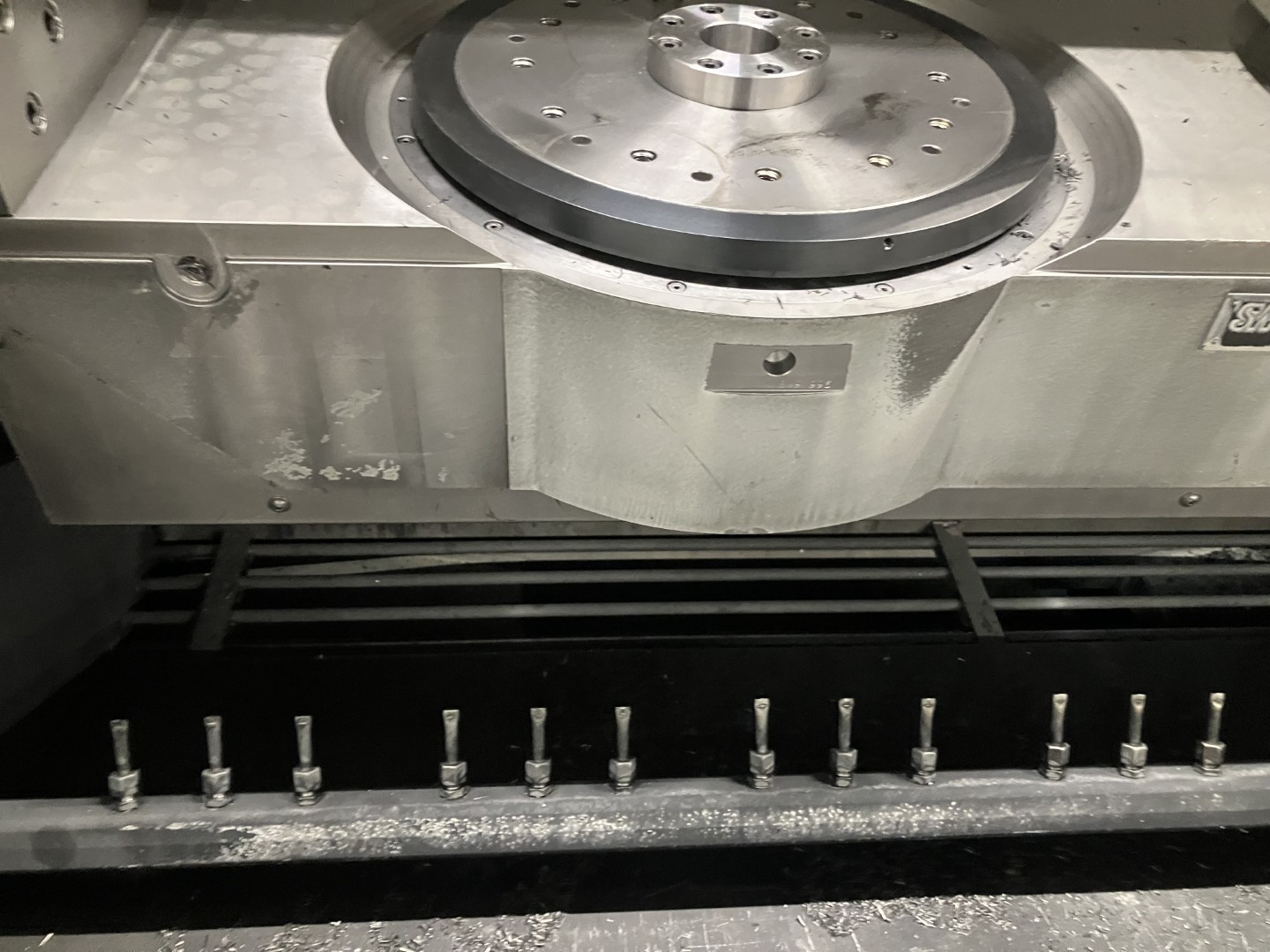

5:e axeln, 2-faldig direktdrivning
Bestående av:
- 2 direktdrivna NC-bord
2x 0 340 mm (C1/C2- eller W1/IN2-axel) monterade i en gemensam tvärbalk
- Direkt, absolut vinkelmätning
- Max. fixturmått 2x 0 600 x 225 mm (400 mm)
- Max. vikt för fixtur 2x 120 kg
- Högsta vridmoment 490 Nm
- Nominellt vridmoment 350 Nm
- Max. varvtal 50 rpm
- Positionstolerans utan belastning Tp" 1 r:r
- Tangentiellt vridmoment 2000 Nm Mekaniskt fastspänd, hydrauliskt lossad
- Viktmoment 150 Nm
Roterande fördelare
- För arbetsområde 1 och 2 (A, lJ-axel)
- Okontrollerad - tätad med läckolja
- Nominell storlek NG 5
- Fördelare spår 10
- Max. driftstryck hydraulik 250 bar
- Max. arbetstryck pneumatik 8 bar (Anslutningsbeläggning enligt standardbeläggningsplan)

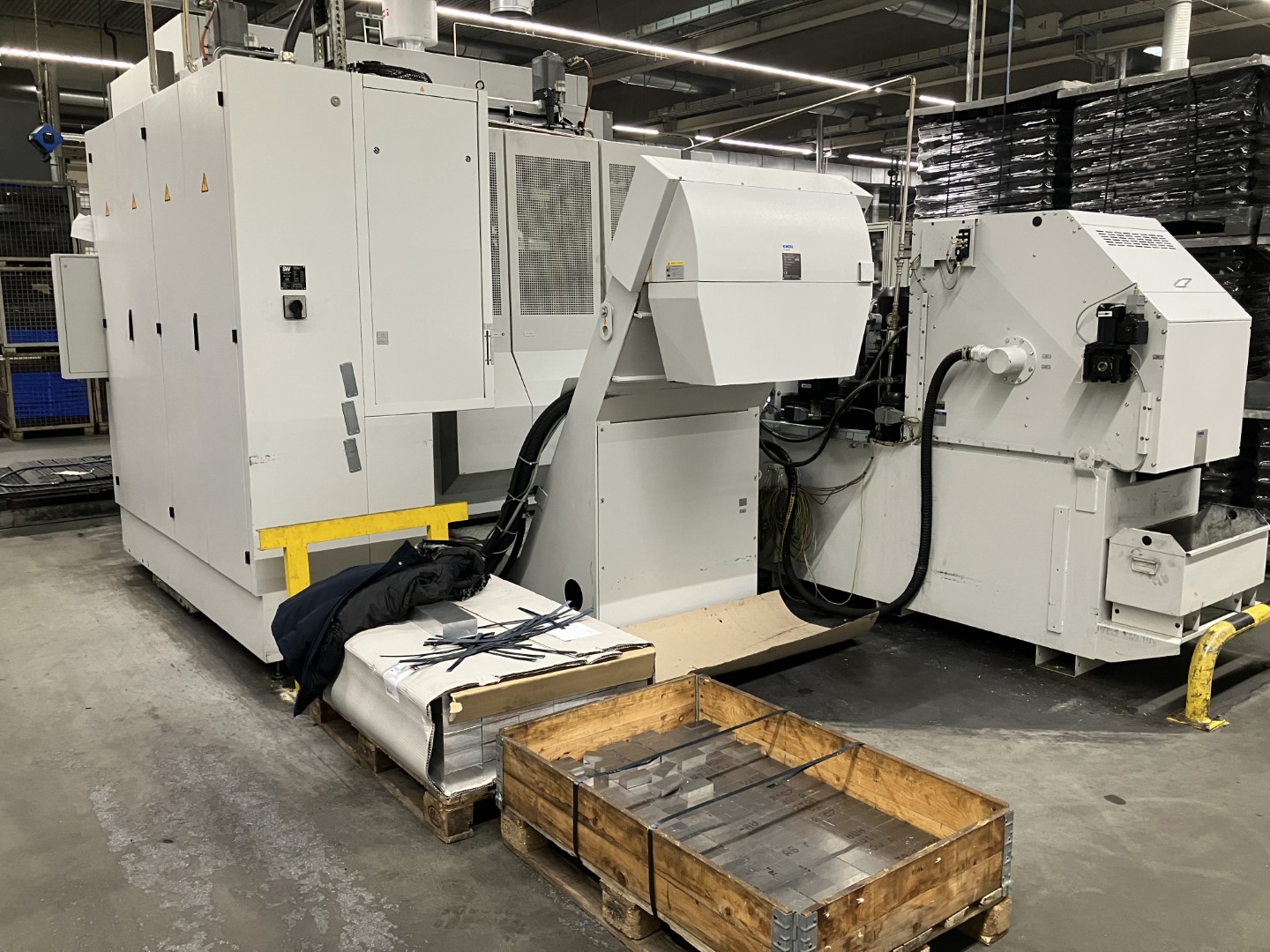

Skraptransportör (tvådelad)
(korta, trasiga spånor, nålspånor, gjutspånor, nötning av gjutspånor, inga klumpar, inga mattor)
- Lämplig för spån < 100 mm
-Transportörbredd 1000 mm-
Utmatningshöjd 1100 mm
- Smutsvattenfilter, slitsad sikt b= 0,35 mm
- Smutsvattenpump 400 l/min/ 1,5 bar
- Kolstofthalt ca 0,3 m

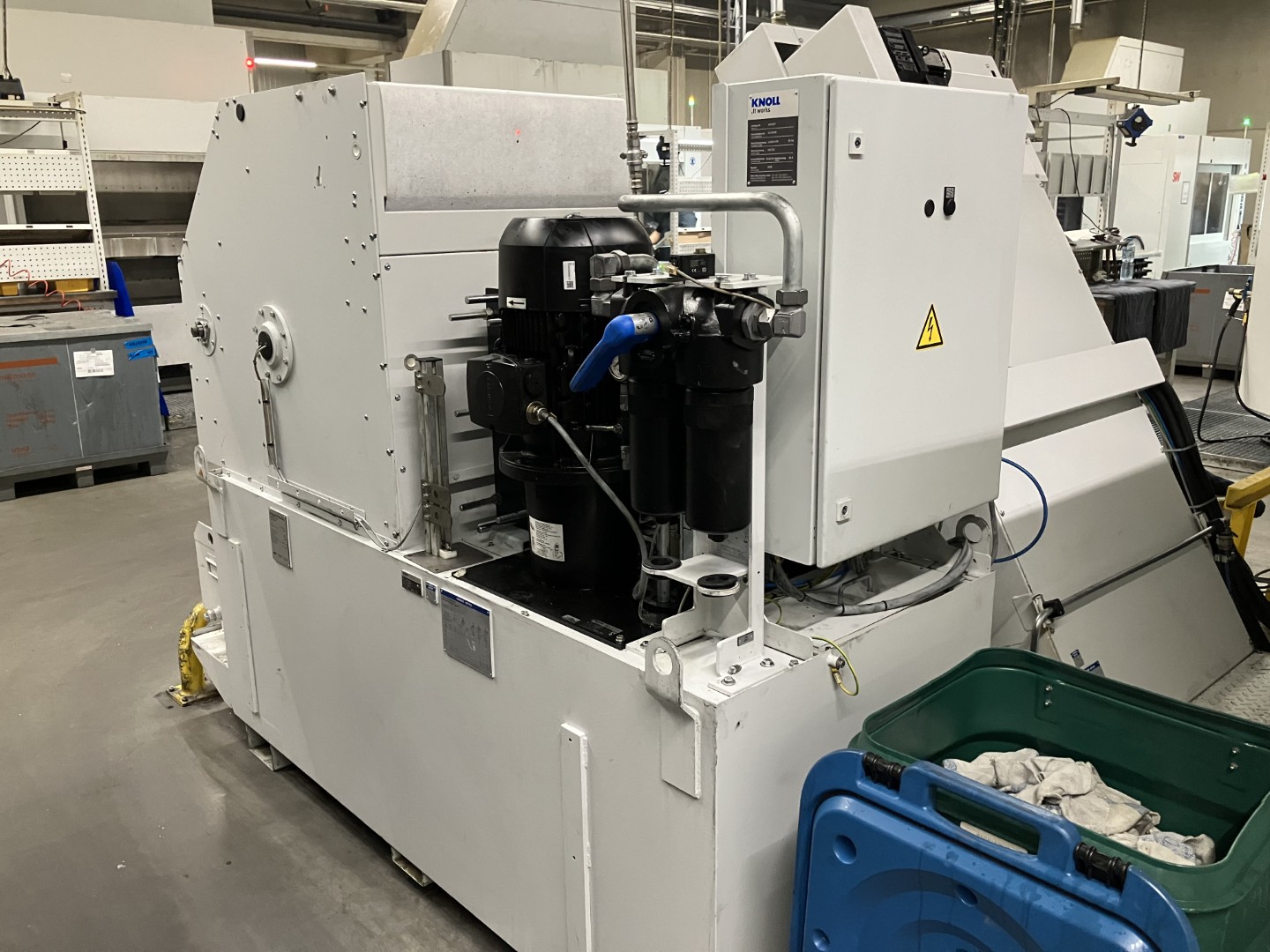

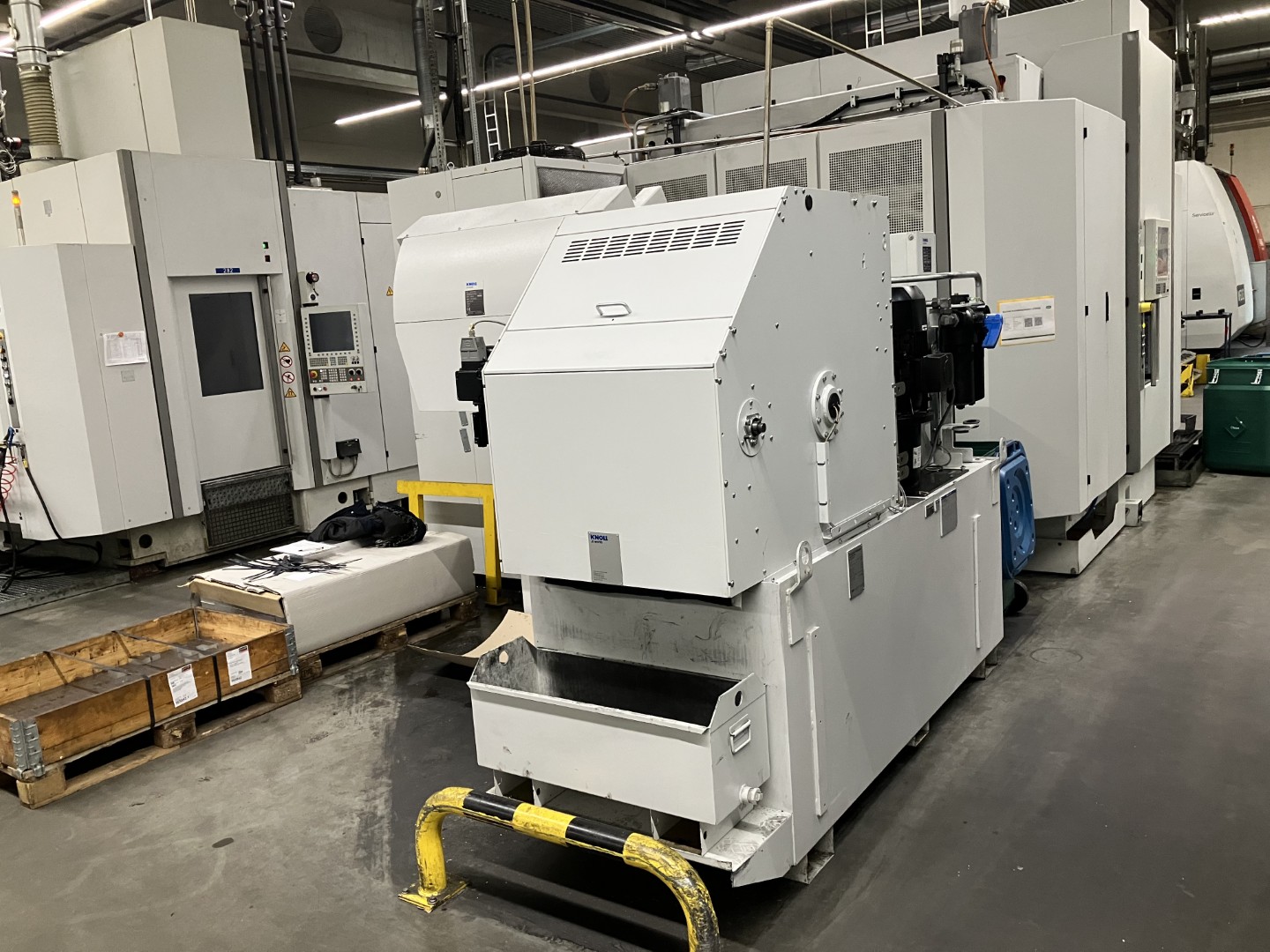

Filtrering av kylmedel via kompakt bandfilter
Fullflödesrengöring Topp kompakt pappersbandfilter för kylmedelsemulsion
- Nominell flödeshastighet 400 Vmln
- Nominell filternoggrannhet 25 μm
- Tankvolym 1,2 m
- Lågtryckspump 200 Vmin vid 3 bar
- Högtryckspump, max. 75% EO 40 Vmln vid 40 bar
- Värmeväxlare för kylning av kolstoftet via maskinens centrala kylsystem
Pneumatisk styrning, grundmodul
- Pneumatiskt styrsystem för annonsering av lagerhållare eller spännelement
- Flödesmätning - Integrerad avblåsningsfunktion
- 2 sonder vardera för tabell 1 och 2
- Samtidig mätning på lastsidan av 2 profilstyrningar för bord 1 eller 2, motsvarande val - Detekterbar spalt >/= 0,05 mm, beroende på enhetens konstruktion
- Bekväm diagnos och justering via SW-HMI
- De fastställda värdena aktiveras automatiskt av enhetsvalet
Detektering av verktygsbrott, induktiv
Extra kontrollpanel, 19 tum
Verktygskodning Balluff med chipkodning i verktygshållaren.
PROFIBUS för automation
| Leveranstid | omgående |
| pris | på begäran |
