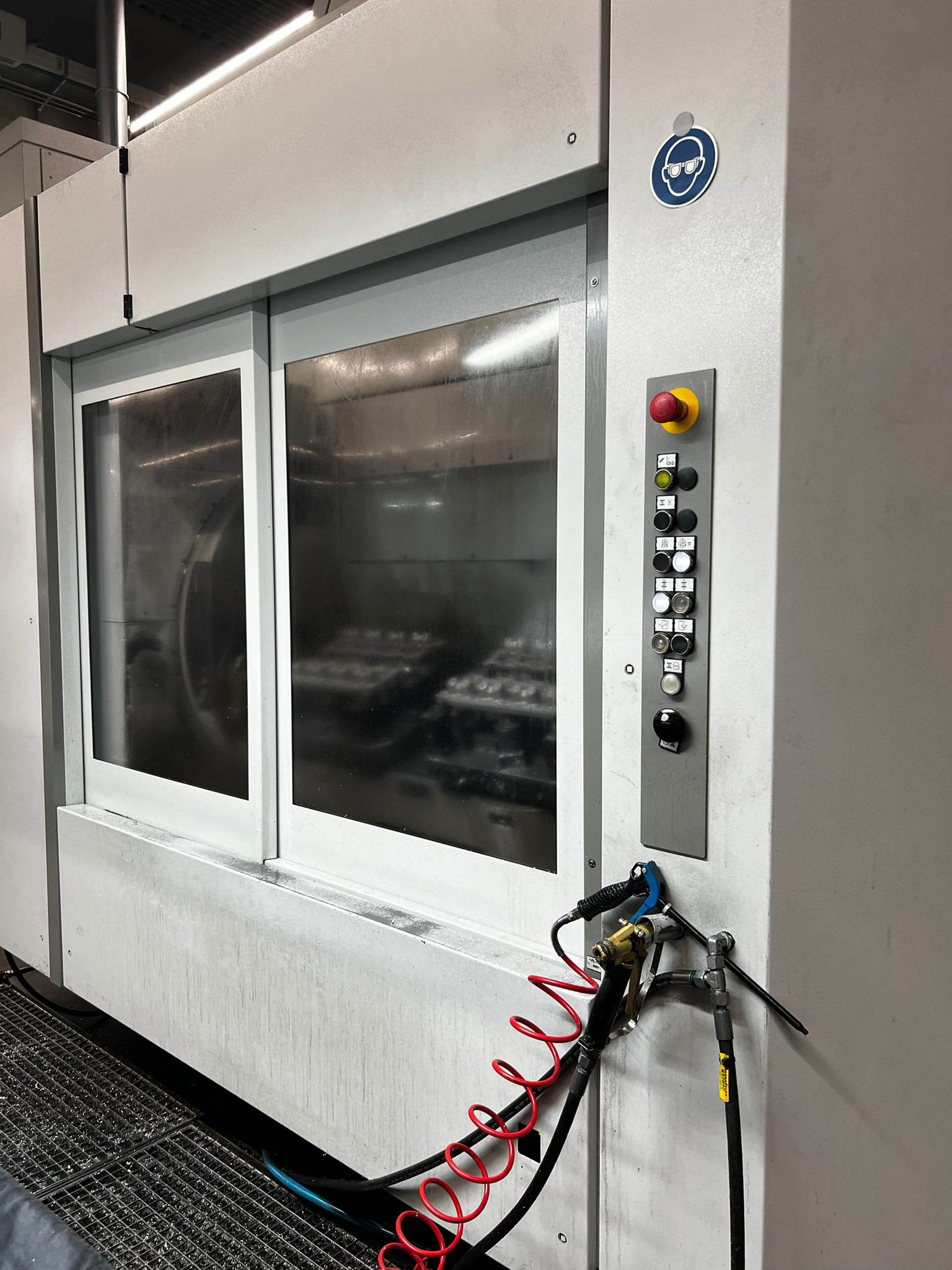

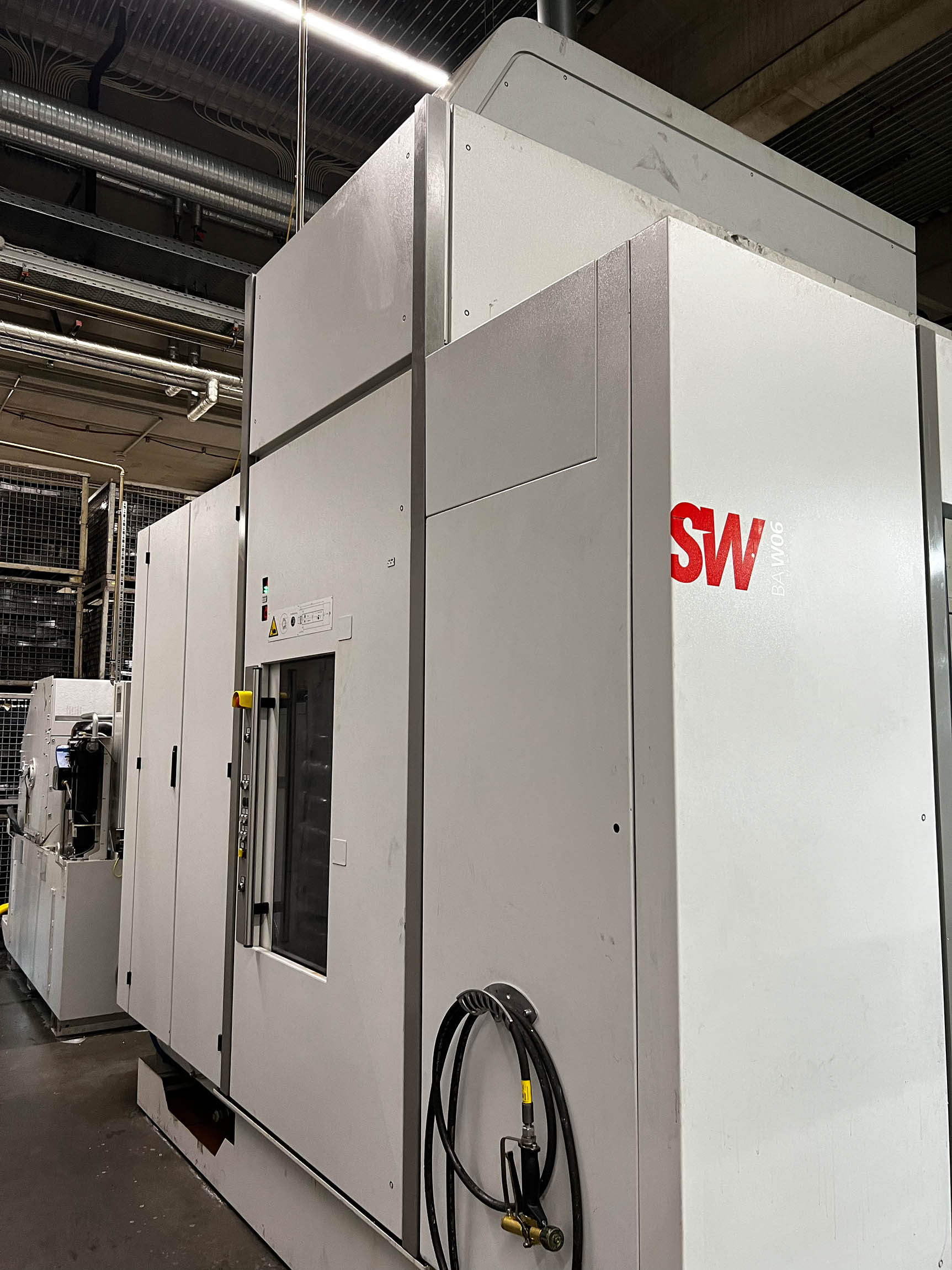

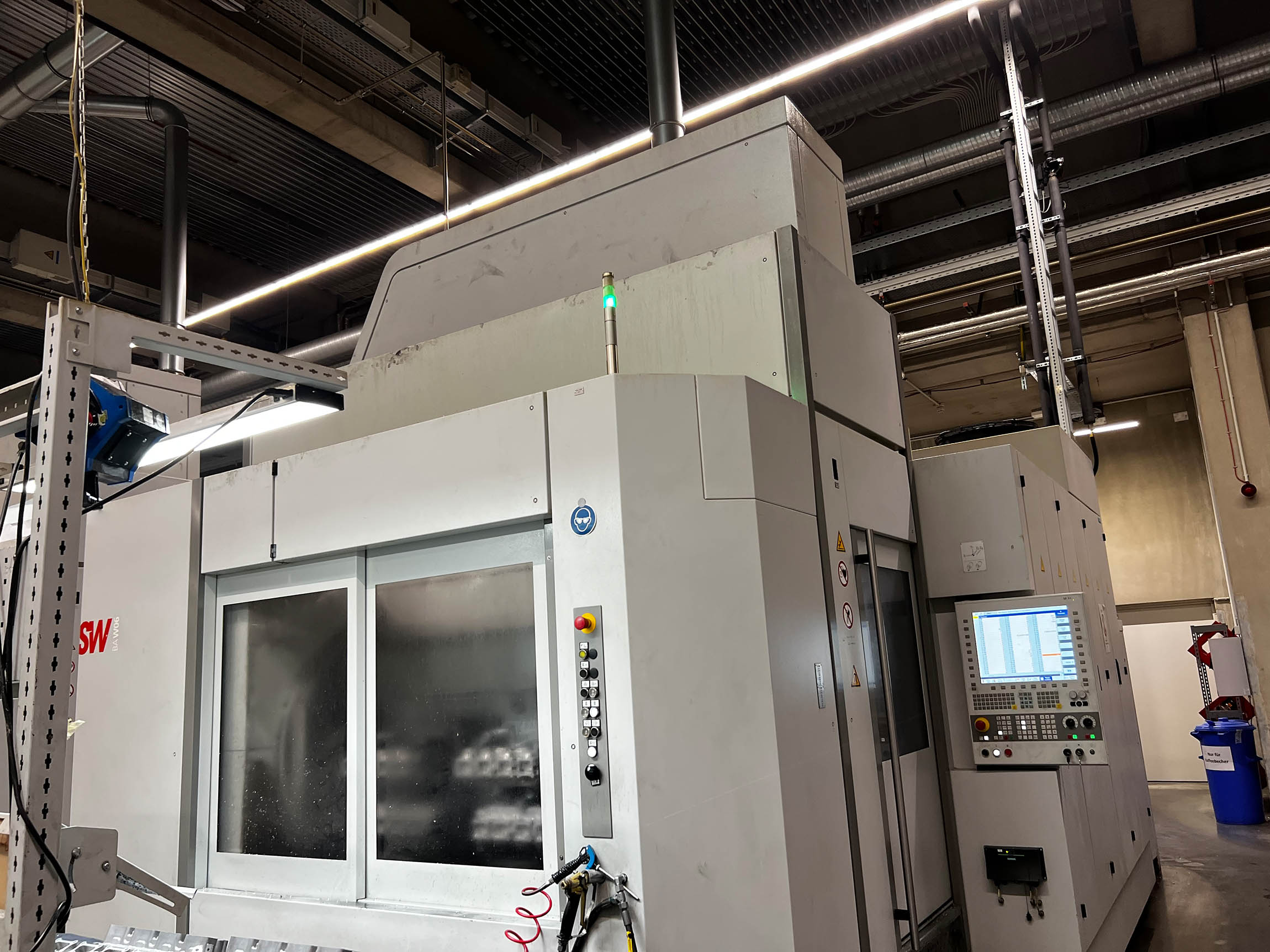

SW BAW 06-22 bearbetningscenter med dubbla spindlar BA2356, begagnat
Detaljer
| Bearbetningscenter | Horisontellt |
| Tillverkare | SW |
| Modell | BAW 06-22 |
| Tillverkningsår | 2021 |
| Driftstimmar | ca h |
| Spindelns driftstid | ca h |
Tekniska data

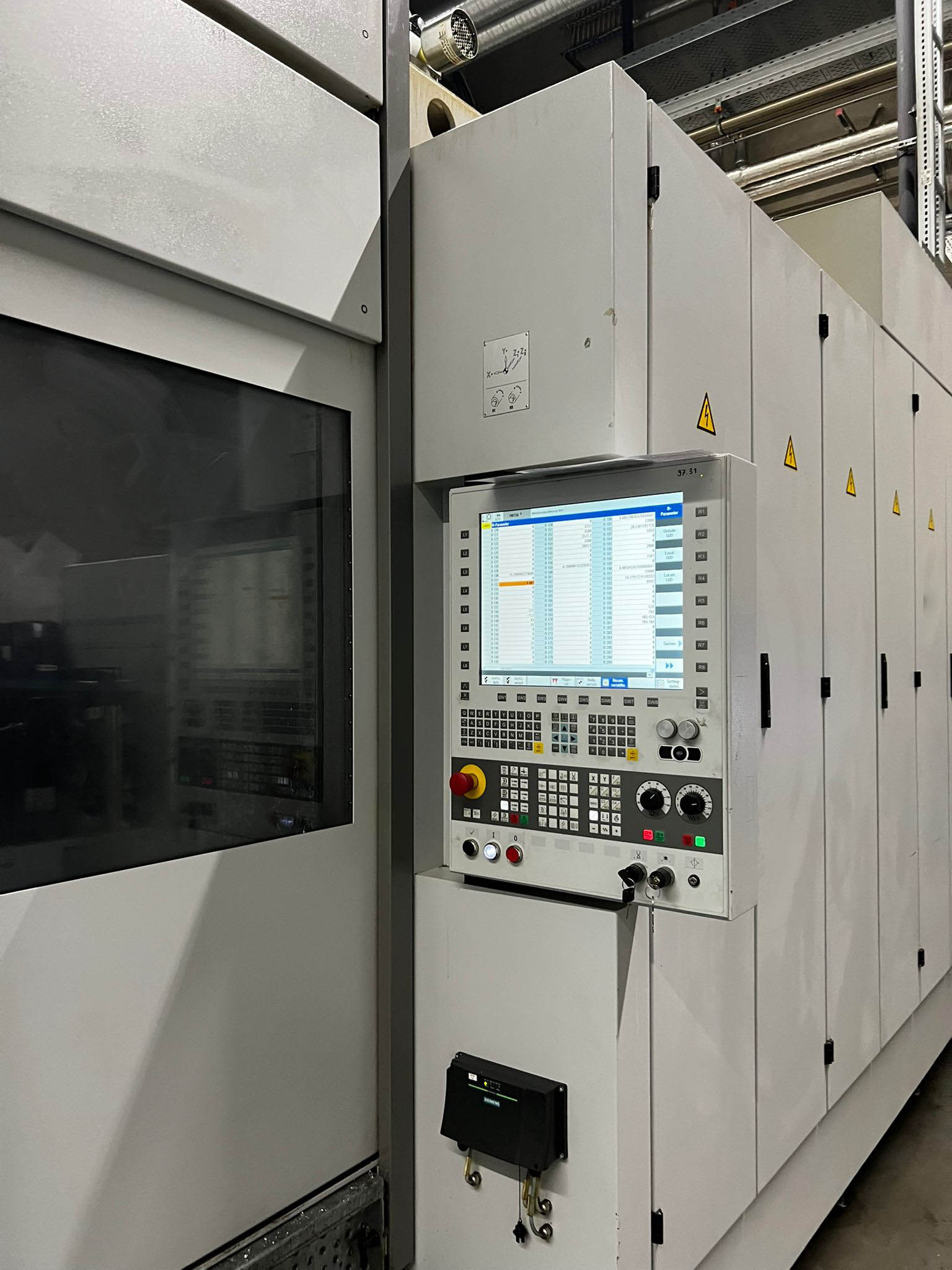

- Styrsystem: Siemens 840 D SL
- Version med 2 oberoende Z-axlar

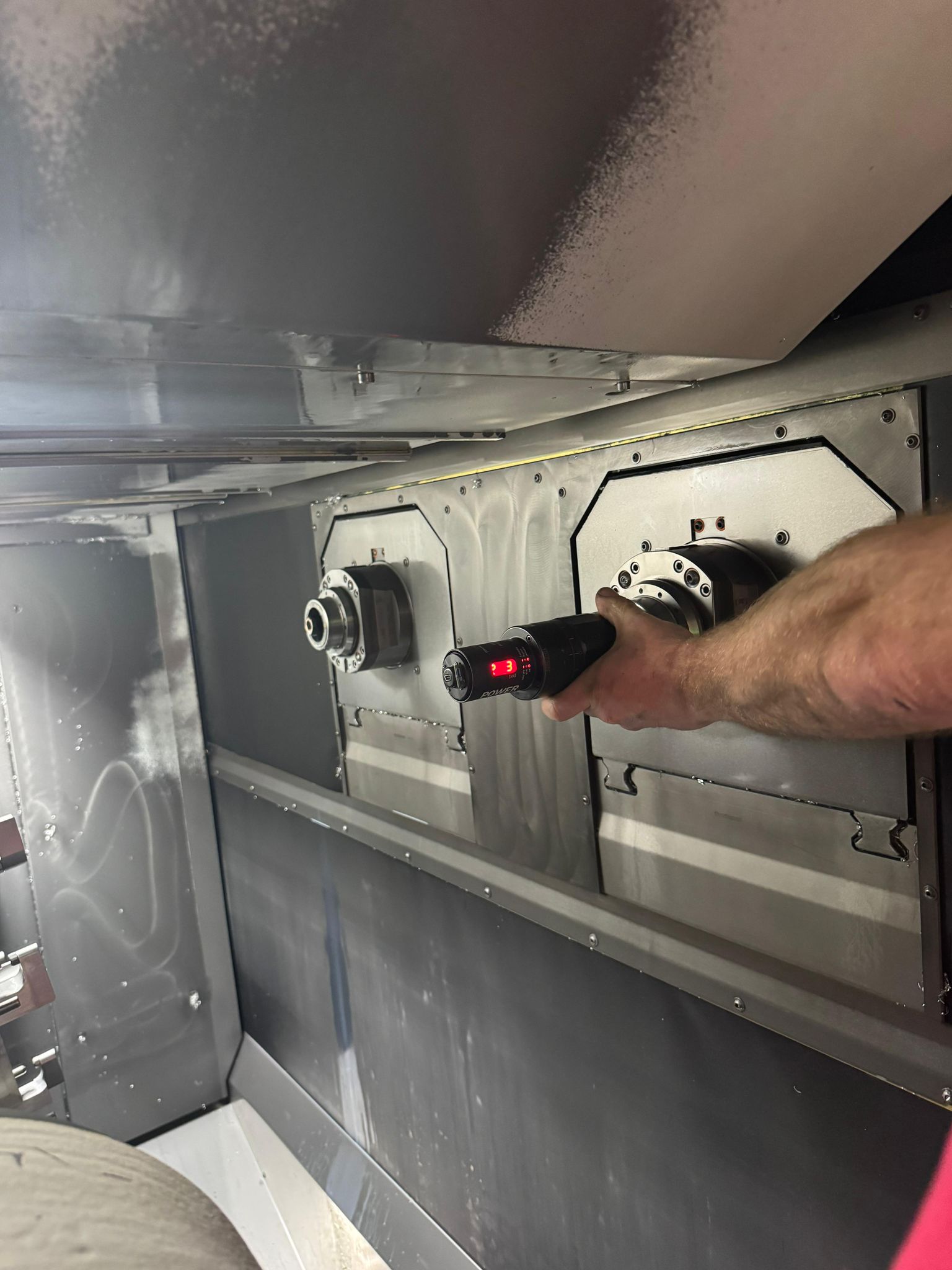

Spindel HSK 100 med 375 Nm (2x)
- -motorspindel! Asynkron växelströmsteknik
- med stjärn-triangel-koppling
- Varvtalsområde 1 • 10 000 rpm
- Effekt (25 % arbetscykel) 30 kW/730 rpm
- Vridmoment (25 % arbetscykel) 375 Nm
- Märkeffekt 20 kW/730 rpm
- Nominellt vridmoment 266 Nm
- Uppstartstid, 1,70 s (n = 0–10 000 varv/min)
- Omkoppling mellan stjärnkoppling – 3 000 varv/min – triangelkoppling
- Spindellagerdiameter 100 mm
- Framlagersättning 4-faldig T-0-T
- Spindelsmörjning: 01-mlnmal-smörjning
- Verktygsanslutning: ihålig axel OIN69893-HSK-A100
- Verktygsspänning: mekaniskt manövrerad
- Spännkraft: > 46 kN
- Medieöverföring, radiell, rengöringsluft, styrning av uppsamlingssystem
- Medieöverföring, central, kylsmörjmedel: emulsion, olja < 80 bar
- Medieöverföring, central, MMKS: aerosol < 5 bar
Torsionskompensation
Hydraulisk kompensationsmodul för den fjärde axeln. Används för torsionskänsliga enheter och excentriska belastningar. Kompensationsmoment (justerbart) < 450 Nm Momentkonstant 1,8 Nm/bar.
5:e axeln, dubbel direktdrift
Bestående av:
- 2 NC-bord med direktdrift
2x 0 340 mm (C1/C2- eller W1/IN2-axel) monterade i en gemensam tvärbalk
- Direkt, absolut vinkelmätning
- Max. fixturdimensioner 2x 0 600 x 225 mm (400 mm)
- Max. fixturvikt 2x 120 kg
- Toppmoment 490 Nm
- Nominellt moment 350 Nm
- Max. hastighet 50 rpm
- Positionstolerans utan belastning Tp" 1 r:r
- Tangentiellt vridmoment 2 000 Nm Mekaniskt fastspänd, hydrauliskt frigjord
- Viktmoment 150 Nm
Rotationsfördelare
- För arbetsområdena 1 och 2 (A-, lJ-axeln)
- Okontrollerad - Läckoljetätad
- Nominell storlek NG 5
- Fördelarspår 10
- Max. driftstryck hydraulik 250 bar
- Max. Drifttryck för tryckluftssystem: 8 bar (anslutningsschema enligt standardanslutningsplan)

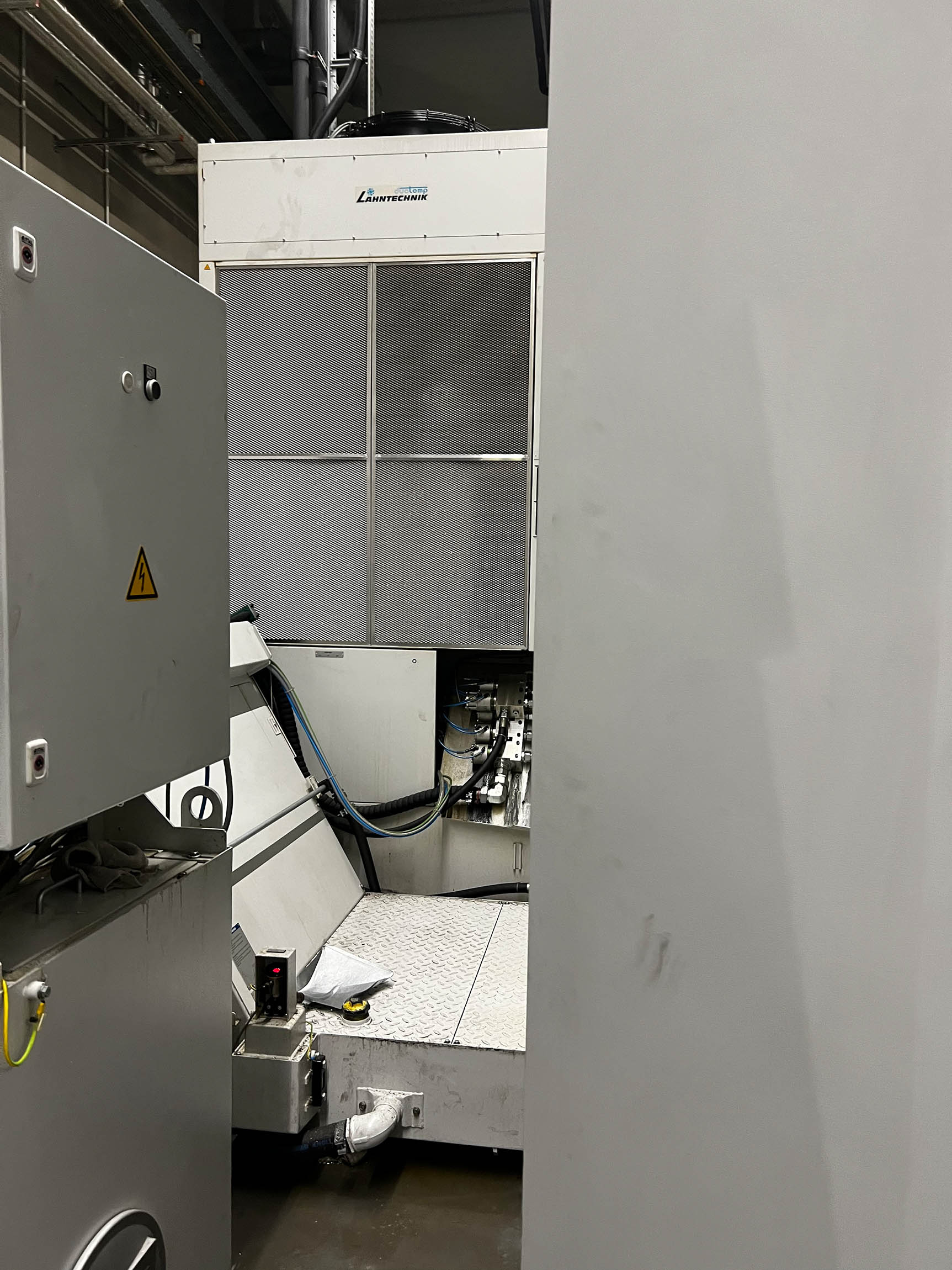

Skraptransportör (tvådelad)
(korta, brutna spån, nålspån, gjutspån, gjutavfall, inga klumpar, inga mattor)
- Lämplig för spån < 100 mm
- Transportörbredd 1000
mm – Utmatningshöjd 1100 mm
- Smutsvattenfilter, spaltfilter w = 0,35 mm
- Smutsvattenpump 400 l/min/1,5 bar
- Kolstoftinnehåll ca 0,3 m

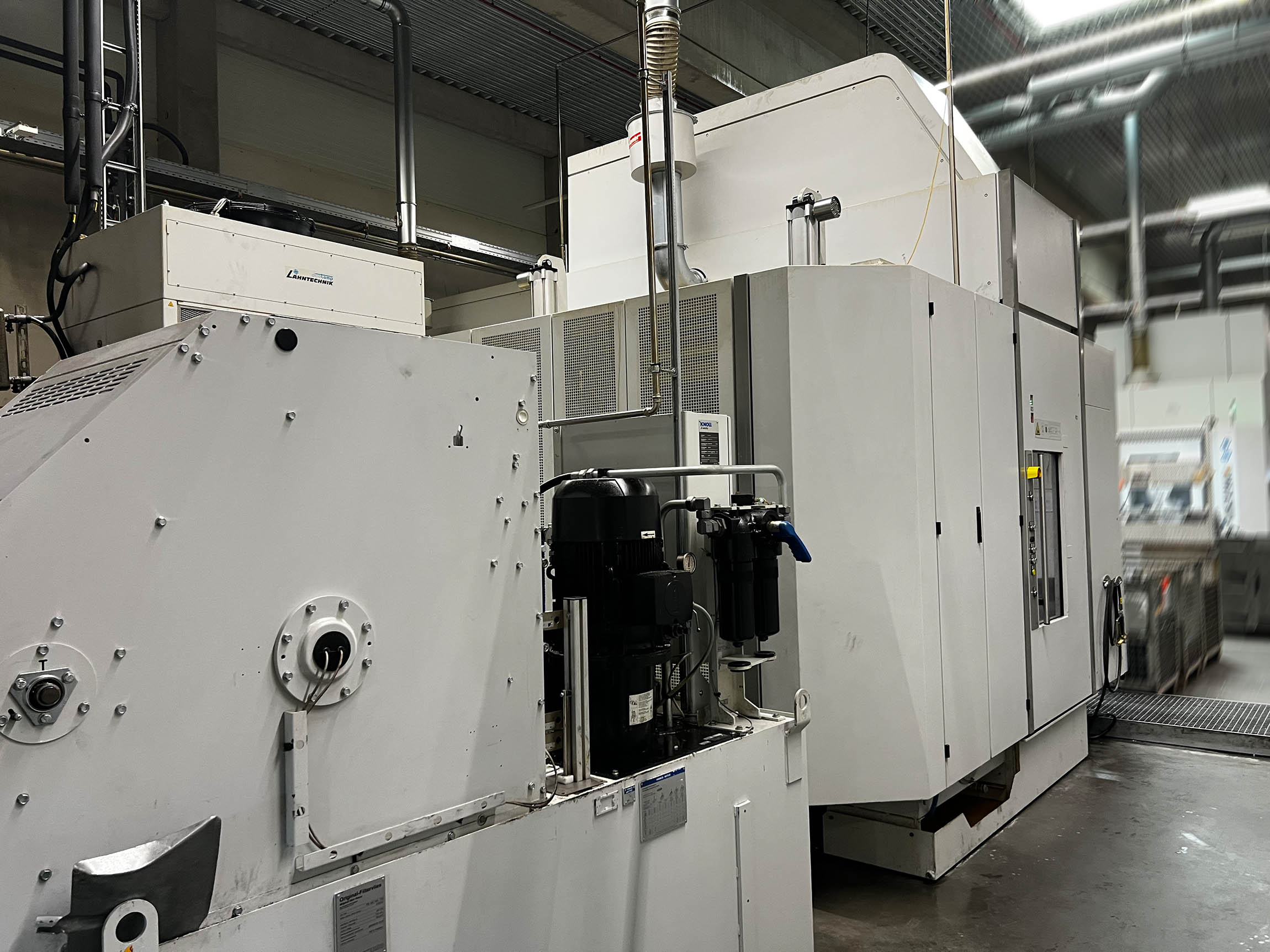

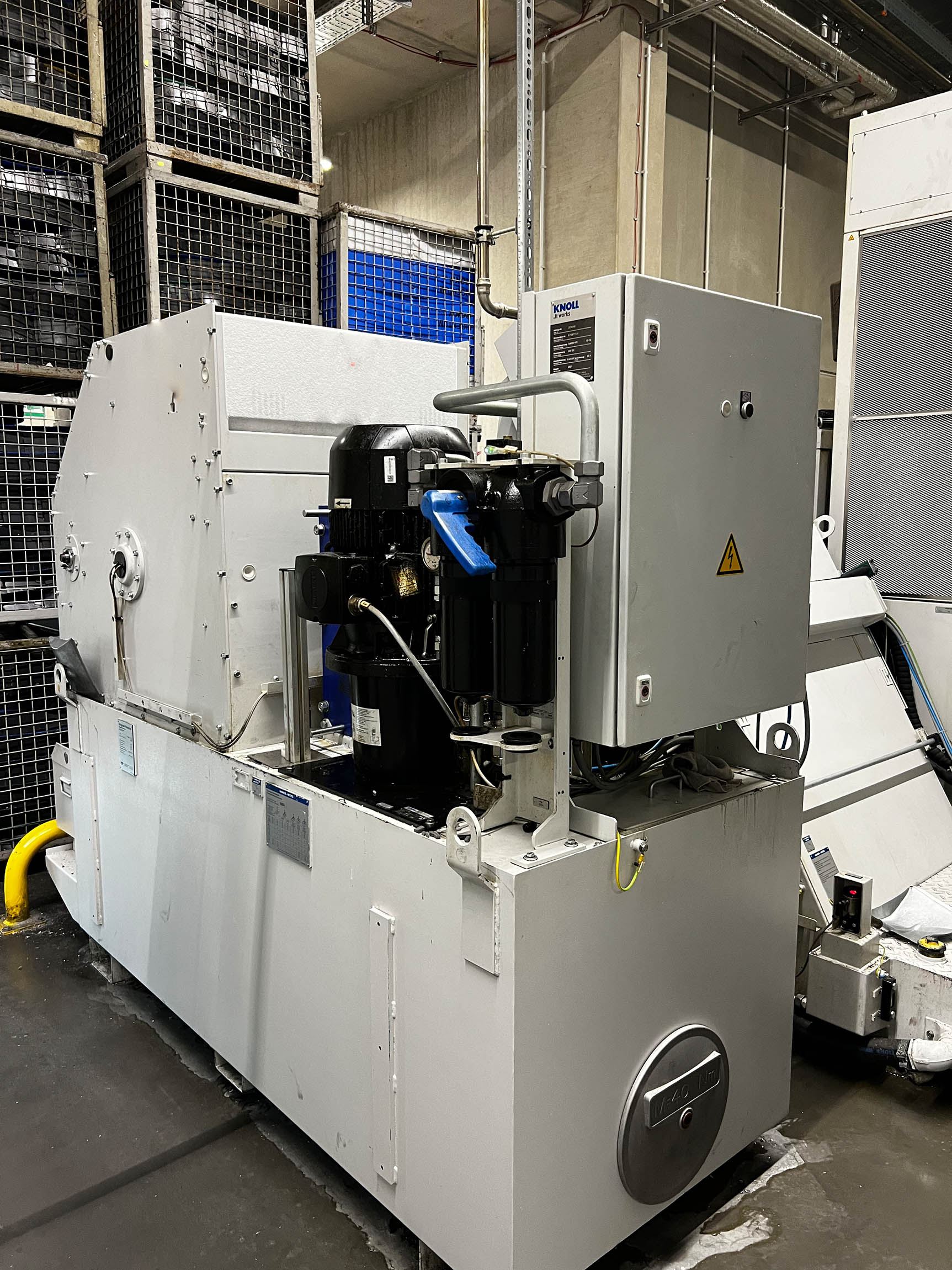

Filtrering av kylmedel via kompakt bandfilter
Fullflödesrengöring Övre kompakt pappersbandfilter för kylmedelsemulsion
- Nominellt flöde 400 Vmln
- Nominell filterfinhet 25 μm
- Tankvolym 1,2 m
- Lågtryckspump 200 Vmin vid 3 bar
- Högtryckspump, max. 75 % EO 40 Vmln vid 40 bar
- Värmeväxlare för kylning av kolstoftet via maskinens centrala kylsystem
Pneumatisk styrning, basmodul
- Pneumatiskt styrsystem för materialhållare eller klämelement
- Flödesmätning – Inbyggd avblåsningsfunktion
- 2 givare vardera för bord 1 och 2
- Samtidig mätning på inmatningssidan av 2 profilregulatorer för bord 1 eller 2, beroende på val - Detekterbart spel >/= 0,05 mm, beroende på enhetens utformning
- Enkel diagnostik och justering via SW-HMI
- De fastställda värdena aktiveras automatiskt vid val av enhet
Verktygsbrottdetektering, induktiv
Extra kontrollpanel, 19 tum
Verktygskodning Balluff med chipkodning i verktygshållaren.
PROFIBUS för automatisering
| Leveranstid | omedelbart |
| Pris | på begäran |
